4.2m Szerokość Wciągalny lub Stały Powierzchnia żurawia MLP4200 do transportu materiału na placu budowy
Modele
Standardowe rekwizyty pozwalają na minimalną wysokość 2400 mm i maksymalną wysokość 3300 mm. W przypadku innych szczególnych wymagań należy skonsultować się z dealerem.Możemy zaprojektować specjalne rekwizyty według Twoich wymagańPonadto MLP 2200-L, MLP 2200-H, MLP 2600, MLP 3200, MLP 4200 mogą być również mocowane na płytce betonowej śrubami poprzez płyty zgodnie z rzeczywistymi potrzebami.
Siły na budynku lub konstrukcji
W warunkach miejscowych ramy H mogą utrzymywać odległość E od krawędzi płyty.
dla trzech różnych odległości E są wymienione w tabeli 2.SWL odpowiada SWL różne odległości E są również malowane w wiązki H ramy stacjonarnej.
Przed instalacją, upewnij się, że płyty betonowe i sufit budynku muszą mieć wystarczającą wytrzymałość, aby wytrzymać siły RA, RB, RC z pokładu ładunkowego.
Konstrukcje nośne dla pokładu ładunkowego
1 Podtrzymujące konstrukcje dla pokładu ładunkowego muszą mieć odpowiednią wytrzymałość, aby wytrzymać siły na suficie
i podłogi konstrukcji z pokładu ładunkowego.Obliczenie wytrzymałości konstrukcji nośnych musi być zgodne z zatwierdzonym kodem projektowania konstrukcji..
2 Konstrukcje nośne powinny być odpowiednie pod względem konstrukcyjnym do utrzymania obciążeń na platformie, w tym w punktach kotwiczenia.Obciążenia nałożone przez platformę ładunkową na stałą konstrukcję nośną powinny być przeglądane i "podpisane" przez projektanta konstrukcyjnego budynku.
3Jeżeli konstrukcja nośna składa się z płyt pustych, należy użyć płytek łożysk zalecanych przez producenta płyt lub zaprojektowanych przez odpowiednio wykwalifikowanego inżyniera.
4Otwory w płytkach do kotwiczenia powinny znajdować się w miejscach zalecanych przez projektanta płyty lub, jeśli nie jest to możliwe,w miejscach, w których odpowiednio wykwalifikowany inżynier ustalił, że integralność konstrukcyjna płyty nie zostanie naruszona.
5Wciągalna platforma ładunkowa nie powinna być instalowana na konstrukcjach wspierających w pionie, takich jak balkony i dachówki itp.
Siły na budynku lub konstrukcji
Śmiertelny ciężar i obciążenie pokładu ładunkowego stosuje się do sufitu i betonowej płyty przez wsparcie
Siły na suficie lub podłodze płyt budynku mogą być zapewnione.
Charakterystyka pokładu załadunkowego żurawia

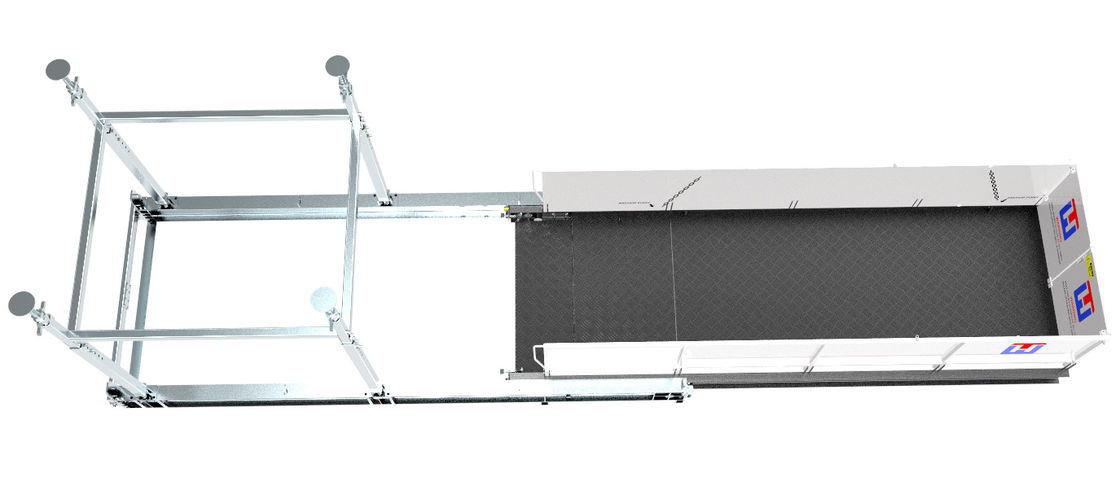

1Łatwy system ciągnięcia/pchnięcia
2Maksymalna długość zewnętrzna: 5,3 m
3Maksymalna ładowność: 5 ton
4Szerokość platformy: 3,2 m.
5. Z regulowanymi rekwizytami dla różnych wysokości podłogi
6Kompaktny projekt ułatwia transport i instalację

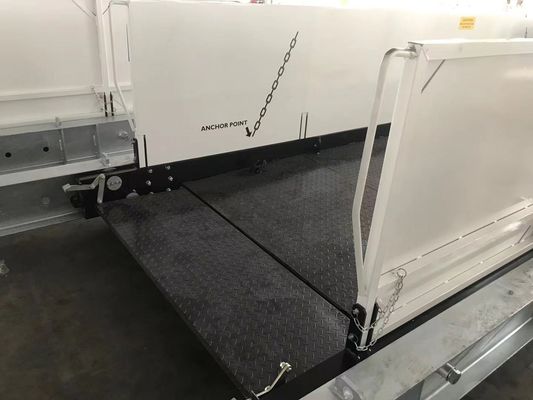

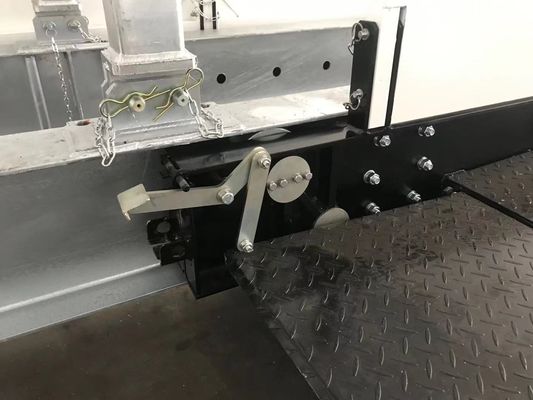

7Z łatwym systemem zamykania.
8Wszystkie szpilki są z łańcuchami, aby nie spadały lub traciły.
Wysokość rekwizytu
Standardowe rekwizyty pozwalają na minimalną wysokość 2400 mm i maksymalną wysokość 3300 mm.
w przypadku innych specjalnych wymagań, możemy zaprojektować specjalne rekwizyty zgodnie z Państwa wymaganiami.MLP 4200 można również mocować do betonowej płyty z śruby przez płytę, jeśli klient potrzebuje.
Funkcja
Wciągalny pokład ładunkowy serii MLP jest unikalnym produktem służącym poprawie wydajności i bezpieczeństwa obsługi materiałów w sektorze wielopiętrowych i wysokiego budownictwa.Oferuje on opłacalną metodę dostarczania towarów do różnych
W przypadku, gdy towary muszą być dostarczane do określonych poziomów podłogi,
wszystkie pokłady zainstalowane powyżej tego poziomu mogą być wciągane, umożliwiając niezakłócone działanie żurawia.
Zastosowanie
W sprawiePokład załadunku żurawiajest specjalnie zaprojektowany do radzenia sobie z wyzwaniami wielopiętrowych placówek budowy.Nasze pokłady ładowania dźwigów zapewniają bezpieczny i prosty dostęp do narzędzi i materiałów na różnych poziomach wielopiętrowych placówek budowlanych, przy jednoczesnym zwiększeniu wydajności roboczej żurawi wieżowych.
